Lauflichtsteuerung LEDCONTROL, Programm "Lichtkasten 4 Kanäle".
Programmiert für die Ansteuerung unserer Lichtkastenplatinen mit Standard LEDs Typ 1206.
-
Für die Lichtkästen passende Blinkmuster
-

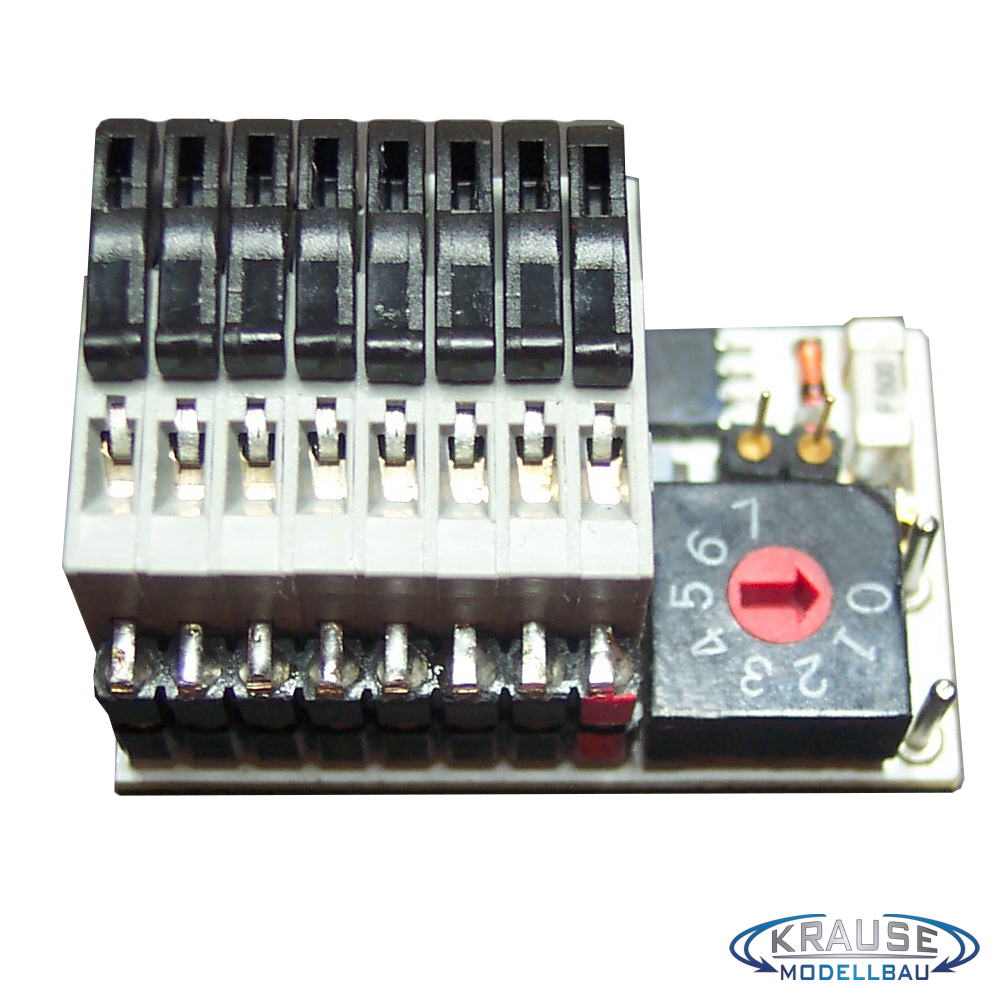

Einzelprogramme über Codierschalter abrufbar
-
Lauflichtgeschwindigkeit über Potentiometer einstellbar
-
Schalteingang zum Abschalten aller Kanäle
-
Steckbuchse zum Trennen der Beleuchtung von der Steuerung
-

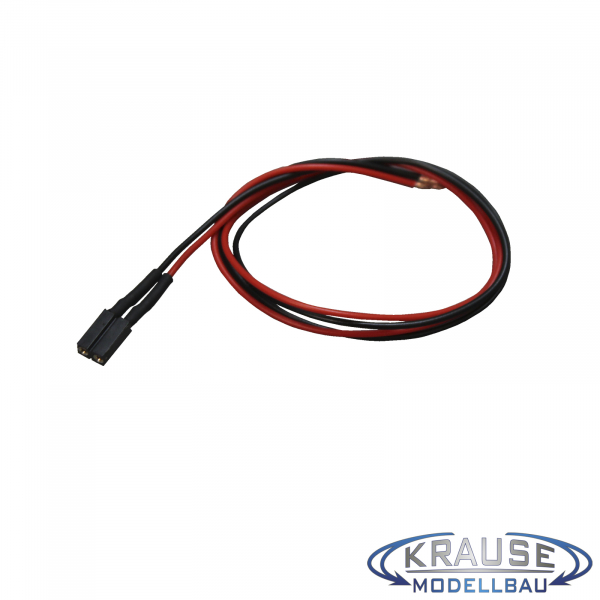

Zuleitung steckbar, Länge ca. 25 cm ( liegt bei )
Ausgang 1 = Lichtkasten Reihe 1 ( rote LEDs )
Ausgang 2 = Lichtkasten Reihe 2 ( grüne LEDs )
Ausgang 3 = Lichtkasten Reihe 3 ( blaue LEDs )
Ausgang 4 = Lichtkasten Reihe 4 ( hellweisse LEDs )
Ausgang 5 = nicht programmiert
Ausgang 6 = nicht programmiert
Ausgang 7 = nicht programmiert
Technische Daten:
-
Größe: L = 34 mm, B = 21mm
-
Stromaufnahme ohne Last: ca. 10mA
-
Betriebsspannung: 12 Volt Gleichspannung
-
Sicherung für Gesamtstrom: 2A
Eine ausführliche Anleitung liegt der Steuerung bei.
Es können bis zu 12 Lichtkästenplatinen parallel angeschlossen werden.

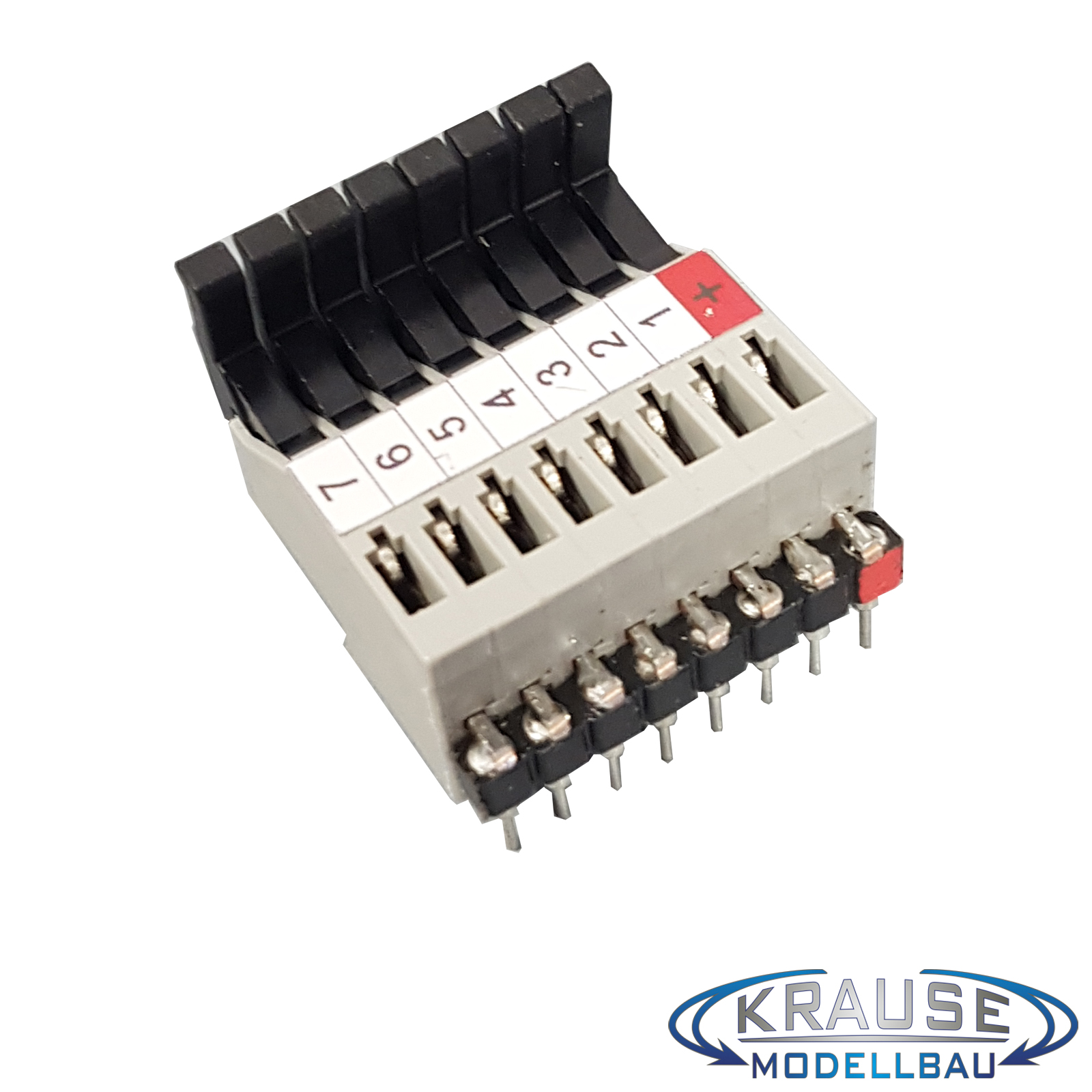

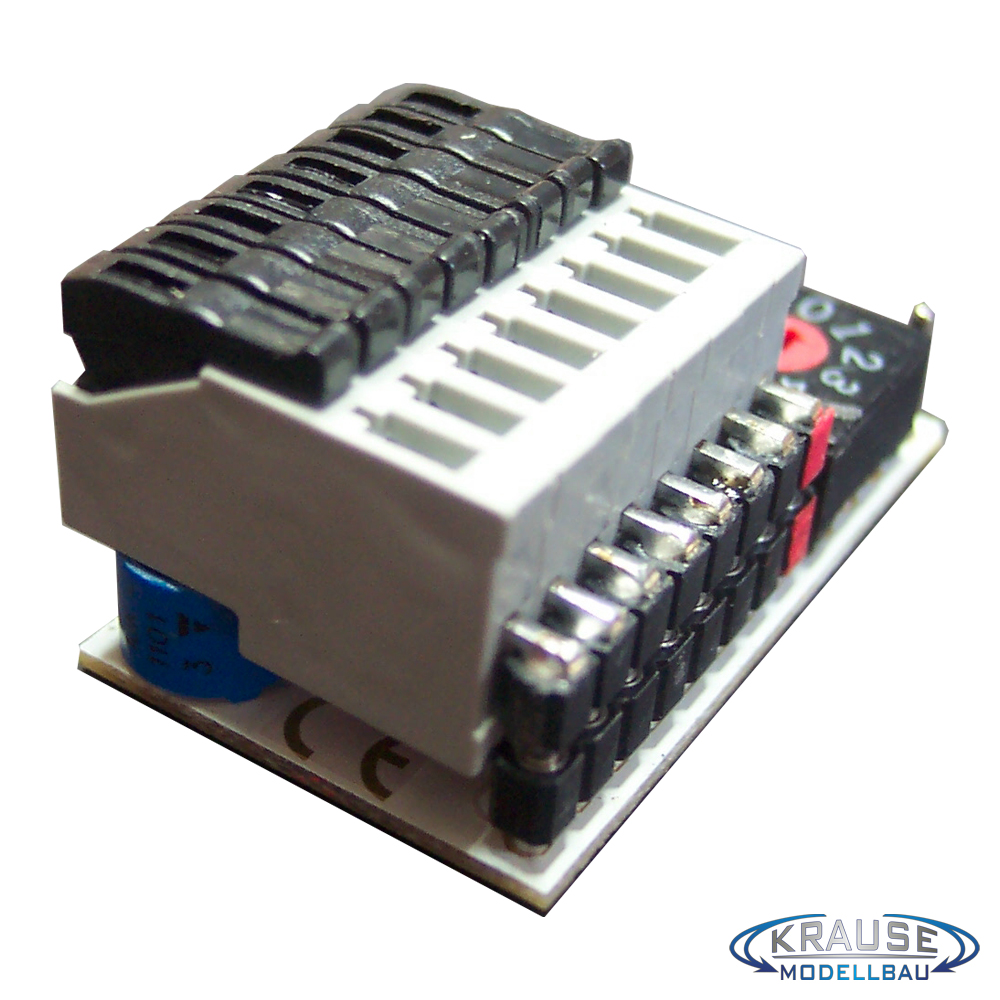

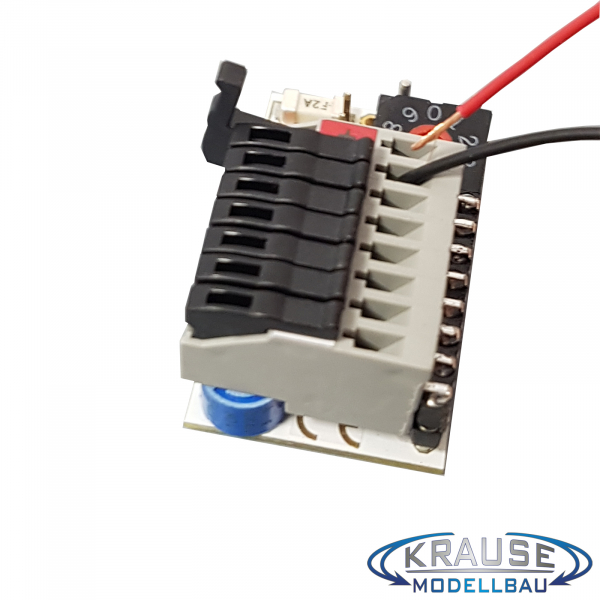

Der Controller wird inklusive einem Klemmenadapter geliefert.
Gerade dann wenn mehrere Drähte von einem Ausgang abgehen ist dieser Adapter ideal.
Durch einfaches klappen eines Hebels können die Drähte in den Kontakt geführt werden.
Durch zurückklappen wird der Draht fest im Kontakt geklemmt.
Der Adapter passt auf alle Steuerungen LEDCONTROL und LEDCONTROL-MINI,
durch einfaches aufstecken auf die vorhandene Steckleiste.
Hinweis: Dieser Artikel ist kein Spielzeug. Nicht geeignet für Personen unter 14 Jahren.
