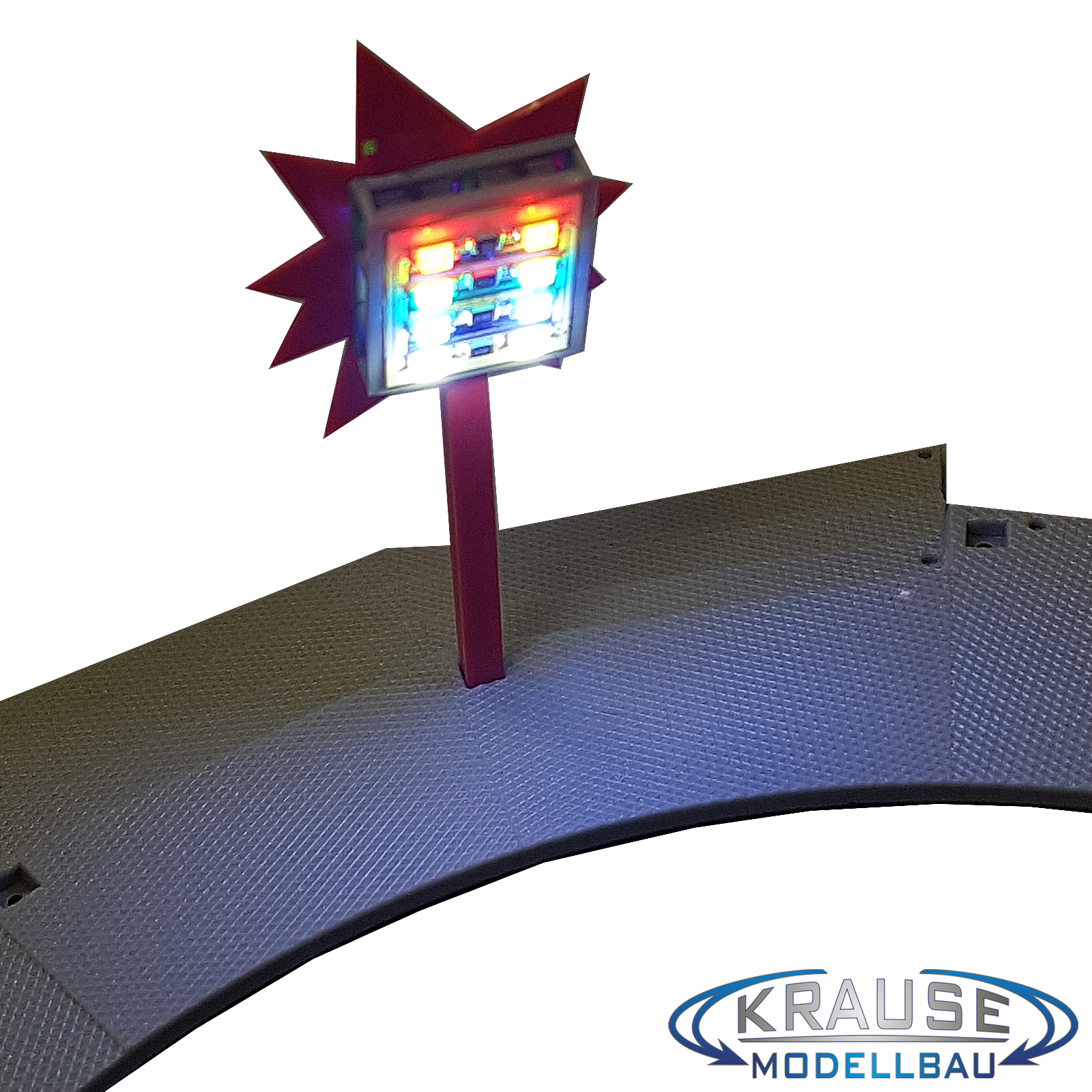

Nachrüstplatine zur einfachen Beleuchtung der Lichtkästen am Modell Break Dancer.
Die Nachrüstplatine ist bereits komplett anschlussfertig gelötet und verdrahtet.
Der Anschluss erfolgt an eine Gleichspannung von 12 Volt, die Stromaufnahme je LED Reihe beträgt nur ca. 10 mA.
Trotz der geringen Stromaufnahme erzeugen die LEDs ein recht helles Licht bei kräftigen Farben.
Der Anschluss der Drähte erfolgt an Dauerspannung oder an die optionale Lauflichtsteuerung LEDCONTROL-Lichtkasten mit
Klemmenadapter.
Die Platine ist exakt auf die Maße der Lichtkästen aus dem Faller Bausatz Break Dance angepasst und kann spielend auch nachträglich
eingebaut werden.
Für die Verdrahtung wurde Kupferlackdraht verwendet.
Dieser ist so dimensionert das die Drähte noch durch das Standrohr gezogen werden könnten wenn nötig.
Zuleitung Kupferlackdraht, Länge ca. 30cm.
Farben der LEDs:
Reihe 1: rot, Kupferlackdraht schwarz
Reihe 2: grün, Kupferlackdraht rot
Reihe 3: blau, Kupferlackdraht grün
Reihe 4: hellweiss, Kupferlackdraht klar
Hinweis: Dieser Artikel ist kein Spielzeug. Nicht geeignet für Personen unter 14 Jahren.
Hersteller:
KRAUSE MODELLBAU
Möhleneck 7
26446 Friedeburg
Deutschland
kontakt@krause-modellbau.de
www.krause-modellbau.de
Mit Hilfe unserer Lichtkastenplatinen1206 statten Sie die Lichtkästen des Faller Break Dance Modells 140465
(auch passend für das Modell Insider 140434) auf einfache Art mit effektvoller LED Technik aus.
Wie es geht zeigt diese Dokumentation.
Die benötigten Bauteile werden dem Bausatz entnommen.
Die Spritzlinge für die Lichtkästen werden vor dem Einsetzen der LED-Platine verklebt.
Danach werden die dünnen Kupferlackdrähte der Platine eingefädelt.
Je zwei in Reihe geschaltete LEDs in den Farben rot, grün, blau und hellweiss sind im passenden Abstand verlötet.
Die benötigten Vorwiderstände befinden sich ebenfalls auf der Platine, was eine externe Beschaltung überflüssig macht.
Die Lichtkästen können direkt über eine Gleichspannung von 12 Volt oder über bis zu vier Kanäle einer Lauflichtsteuerung betrieben werden.
Schritt 2:
Zur schnellen Montage der Platinen am Modell eignet sich z.B. Sekundenkleber flüssig.
Etwas mehr Zeit bleibt bei der Verwendung von Sekundenkleber Gel, alternativ kann auch Alleskleber verwendet werden.
Hierzu wird die Rückseite der Platine mit Kleber benetzt und so mit dem Spritzling fest verbunden.
Die Platine passt exakt in das Gehäuse.
